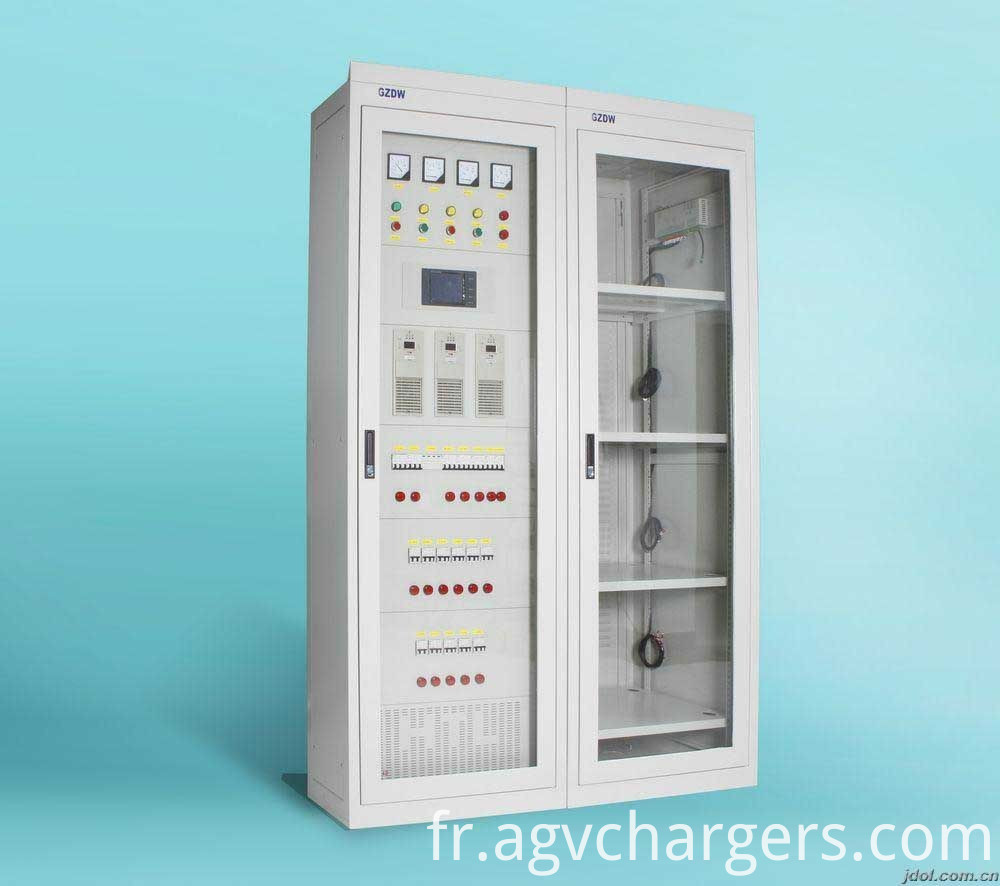

Chargeur de batterie du poste 110VDC avec technologie SCR
Série PZDK de système d'alimentation CC à commutateur haute fréquence
Général
La série PZDK de système d'alimentation CC à commutateur à haute fréquence peut être utilisée comme alimentation CC pour le signal de commande, le mécanisme de fonctionnement électromagnétique de la sous-station et une grande centrale. Ce sont des produits de nouvelle génération spécialement conçus pour répondre aux exigences de haute fiabilité et d’intelligence dans les systèmes électriques. Il s'agit du produit mis à jour pour le périphérique CC actuel et du produit de remplacement pour le produit importé.
Les produits présentent les avantages de haute fiabilité et d’intelligence élevée et sont constitués de nombreux modules d’alimentation indépendants à commutateurs haute fréquence. Les modules sont connectables à chaud, ce qui facilite la maintenance et la révision du système.
Description du modèle
Capacité de la batterie de stockage:
Batterie d'accumulateurs au plomb: 10 ~ 3000Ah;
Batterie d'accumulateurs au nickel-cadmium: 10-1000Ah
Tension nominale Tension DC: 24V, 48V, 110V, 220V.
Solution de combinaison de panneaux
- Panneau de charge: 1 pc; contrôle de l'alimentation et armoire de montage de la batterie: 1pc; contrôle: 6 circuits, fermeture: 6 circuits, fournis avec une batterie plomb-acide d’une capacité de 65 Ah et un seul groupe de batterie d’une capacité inférieure à 65 Ah. Peut être équipé de distribution AC et de comptage.
- Panneau de charge: 1 pc; panneau de commande d'alimentation: 1pc; armoire de montage de la batterie: 1 ~ 2 pcs; contrôle: 6 circuits, fermeture: 6 circuits, fournis avec une batterie au plomb d’une capacité de 100 ~ 200Ah et un seul groupe de batterie avec une capacité de moins de 100 ~ 200Ah.
- Panneau de charge: 1 pc; contrôle de l'alimentation et armoire de montage de la batterie: 2 pcs; contrôle: 2 × 6 circuits, fermeture: 2 × 6 circuits, fournis avec une batterie plomb-acide d’une capacité de 200 ~ 400 Ah et un seul groupe de batterie d’une capacité inférieure à 200 ~ 400 Ah.
- La solution et la configuration de combinaison de panneaux peuvent être conçues de manière flexible conformément aux exigences du client.
Caractéristiques principales
- Composé de nombreux modules indépendants, sauvegarde N + 1. En utilisant une technologie de partage de courant autonome, le degré maximal de déséquilibre entre les modules est inférieur à 5%.
- Les modules d'alimentation sont connectables à chaud, pratiques pour la maintenance et la révision.
- Les modules sont bien isolés et fournissent un système complet d'auto-protection.
- Une bonne sécurité, une protection contre les coups de foudre de classe III et une protection élevée contre l'isolation électrique sont utilisées dans le système.
- En utilisant une gestion intelligente, le processus complet automatique commence à partir de la charge, de la charge d'égalisation, de la charge flottante à la commutation des modules, et effectue la compensation de température sur la pâte de stockage, prolonge efficacement la durée de vie de la batterie
- Le menu de fonctionnement de l'unité de surveillance est en chinois ou en anglais, un affichage intuitif et une utilisation facile.
- Quatre fonctions de télé-fonction, télémètre, télé-contrôle, télé-signalisation et télé-régulation permettent un fonctionnement sans surveillance.
- Configuration facultative: moniteur d'isolation, surveillance de la tension d'une seule batterie et autre fonction.
Paramètre technique
- Tension d'entrée: AC 380V ± 20% ;
- Précision de tension: ≤ ± 5%;
- Précision actuelle: ≤ ± 5%;
- Ondulation: ≤ ± 5%;
- Efficacité: ≥92%;
- Bruit: ≤ 50dB
Informations sur la commande
- Veuillez indiquer le type, les spécifications, la couleur et la taille du meuble.
- Des exigences spéciales peuvent être conçues.
- Exigence spéciale concernant la batterie de stockage, veuillez spécifier le fabricant.
- Si la communication ou le contrôle à distance est requis, veuillez spécifier la méthode et les spécifications.
